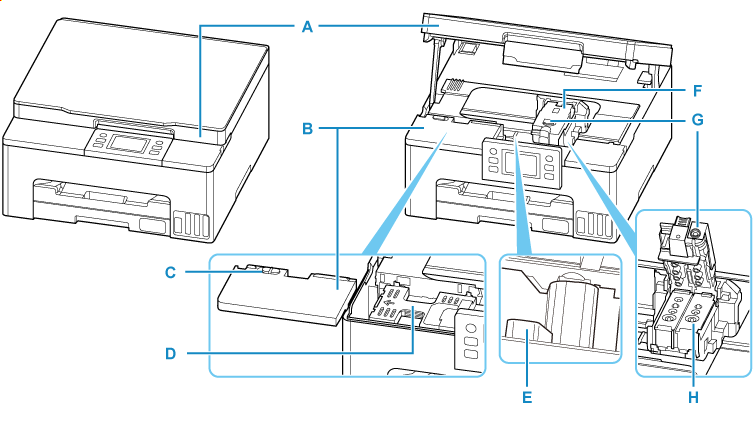

Vista interna

A: Unità di scansione / coperchio

Esegue la scansione degli originali. Aprire per ricaricare i serbatoi d'inchiostro e per rimuovere la carta inceppata.

B: Coperchio di manutenzione

Rimuovere per sostituire la cartuccia di manutenzione.

C: Blocco del coperchio di manutenzione

Utilizzare durante la sostituzione della cartuccia di manutenzione.

D: Cartuccia di manutenzione

Assorbe l'inchiostro usato per la pulizia.

• Sostituzione della cartuccia di manutenzione

E: Leva valvola d'inchiostro

Da azionare durante il trasporto di una stampante.

• Trasporto della stampante

F: Supporto della testina di stampa

La testina di stampa è preinstallata.

G: Coperchio di bloccaggio della testina di stampa

Consente di bloccare la testina di stampa in posizione.

H: Testina di stampa
